2018年7月登場の新型ジムニーが魅する!車づくりのお手本

斜め後方から見た急傾斜の道を登るアイボリー色のスズキ・ジムニーJB63型

過日発売直前の新型ジムニーについて分析してみた。2018年7月5日に全貌が明らかになった新型ジムニー。公開された諸元を確認すると、久々に作り手の「強い思い」が伝わってくる秀逸な1台となっていた。改めて新型ジムニーの見どころをお伝えしたい。

初代ジムニーの記事はこちら
スズキ・ジムニーSJ10型の素顔!初代ジムニーの最終形態

軽規格の縛り故にMBとGPWに最も近いジムニー

斜め前方から見たでこぼこ道を走る緑色のスズキ・ジムニーJB63型

2018年7月5日に通算4代目となる新型JB63型ジムニーが国内販売を開始した。外観は先祖返りとも取れる角張ったボディー*1となり、内装は少々こってりし過ぎている嫌いはあるものの、実用性を十分に考えたつくりとなっている。プロユースにも応える使い勝手を追求したJB63型ジムニーだ。そこで、今回は少々専門的な目線で、新型ジムニーの車の構造などを解剖してみたい。

新型JB63型ジムニーの発売に当たり、うたい文句とされたラダーフレーム*2、エンジン縦置きFR*3レイアウト*4、副変速機付きパートタイム4WD*5、リジッドアクスル式サスペンション*6の基本構造は70年以上前に完成した。1942年の元祖ウイリスMB、フォード・GPWジープがそれに該当し、簡素・頑強でありながら、今もって一流の悪路走破性が売りである。

時代の推移とともに本格スポーツタイプ多目的車(SUV)でも、快適性が加味されていないと見向きもされなくなってしまった。現状でエアコン*7だけでなく、パワステ*8やドア*9も屋根もない車を欲する方は相当の変わり者に違いない。

そんな現代にあって、MBやGPWが持っていた基本構造や車格を生かし、現代の風潮に最低限の迎合をした車種がJB63型ジムニーだ。これは日本の軽自動車規格に生まれたジムニーだからこそ、他の本格スポーツタイプ多目的車(SUV)みたく、むやみな肥大化をせずに来られたのだろう。

今やジムニーにも衝突安全機能が付き、誤発進抑制機能などが装備されるようになった。これは大局的な視野に立つと「やむを得ない」のであろう。一方、パートタイム4WDまで残存してくれたのは大変ありがたい。新型JB63型ジムニーが継承した伝統を次項で掘り下げてみる。

新型ジムニーの車重は増加!エンジンの変更点は?

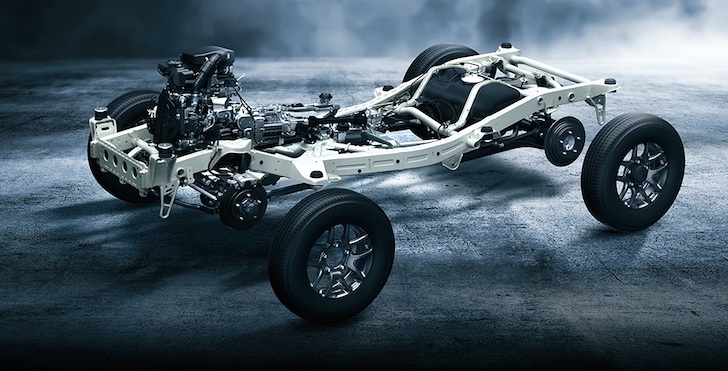

スズキ・ジムニーJB63型のシャシー

新型JB63型ジムニーは残念ながら最近のスズキ車に共通する軽量化は実現されなかった。旧JB23型ジムニーの最終型で980キロ~1000キロの車重だったところ、JB63型は1030~1040キロとなっている。その代わりにX型に組まれたメンバー*10と前後の追加クロスメンバーにより、従来比1・5倍のねじり剛性となったそうだ。

ラダーフレームの剛性が上昇すれば、相対的に悪路走破性も高まるわけではない。MBやGPWだけでなく、三菱ジープもラダーフレームに意図的に柔軟性を持たせていた。一方、剛性なつくりだったのが、トヨタ・ランドクルーザー系である。今回の新型JB63型ジムニーは後者に接近した形となった。

熱効率が飛躍的に上昇したといえど、土台660cc*11のエンジンで1000キロを超えるボディーを活発に走らせるのは無理難題であろう。車格から逆算すると、現行規格軽自動車のエンジン排気量は800ccくらいあって当然なところだ。その観点からだと、1500ccになった「ジムニーシエラ」に興味がわくのもうなずける。

いずれにせよ、新型JB63型ジムニーのエンジンは従来のK6A型から2010年以降スズキ軽の諸力エンジンであるR06A型に換装された。最高出力は昭和から続く自主規制64PS*12のままだが、最大トルクは10・5kgm*13から9・8㎏mへ低下している。ただし、数値上は低下していても、エンジン自体は極端なショート*14ストローク*15だったK6A型から、妥当なロング*16ストロークとなっているR06A型である。R06A型は吸気バルブ*17に可変バルブタイミング機構であるVVTを新たに採用し、徹底した慣性の低減も行われている。そのため、低速トルク*18増大を主とした使い勝手向上をR06A型に期待できるのだ。

エンジン型式 旧K6A型 新R06A型
種類 658cc水冷直列3気筒DOHC*19インタークーラー*20付きターボ*21
ボア × ストローク 68.0 × 60.4mm 64.0 × 68.2mm
圧縮比 8.4 9.1
最高出力 47kW*22(64PS)/ 6,000rpm*23 47kW(64PS)/ 6,000rpm
最大トルク 103Nm(10.5kgm)/ 3,500rpm 96Nm(9.8kgm)/ 3,500rpm

目新しいところだと新型JB63型ジムニーには全車にブレーキLSD*24トラクションコントロール*25が採用されているそうである。フルタイム4WDの場合は1輪が空転すれば、構造上その1輪に出力が全て逃げてしまう。パートタイム4WDではセンターデフロック*26状態なので、2輪が空転したときに出力がその2輪へと逃げる。この際にフットブレーキ*27をかけてやると、空転を抑止することになる。そのため、空転している2輪へ出力が逃げるのを抑制する働きをする。

これを電子制御でやっているそうだが、古いジムニーの類いならフットブレーキの「蹴っ飛ばし」である。空転時にフットブレーキを「がつん」と蹴っ飛ばすように踏むと、ブレーキLSDトラクションコントロールと同じ働きをさせられる。運転技術を車側が補ってしまっている一例であり、これを全車に採用してしまったのは良くない。

この機構の結論を述べれば、フロント*28もしくはリア*29デフロック*30ほど効果てきめんではないが、相対的に軽量なジムニーだからこそ効き目のあるデバイス*31である。ちなみに、フロントデフロックは効き目が強過ぎてどこまでも車体を引っ張ってしまうので、一歩間違えば悪路走行時に転倒などを引き起こす危険性もはらんでいる。

新型ジムニーのギア比は歴代に匹敵する本格派

スズキ・ジムニーJB63型の運転席正面

続いて、新型JB63型ジムニーのギア*32ボックス*33を見てみよう。ギア比*34が適正でなければ、ジムニーの引き継いだ伝統も宝の持ち腐れとなってしまう。4AT*35の選択肢もあるが、せっかくジムニーを購入するのであれば、やむを得ない以外は避けたい。

新型JB63型ジムニーはの副変速比はHi:1・320、Lo:2・643となっていて、旧JB23型ジムニーと同一のギア比である。恐らく副変速機はそのまま引き継がれたものだろう。

5MT*36の各ギア比および最終減速比は旧型とは異なったギア比となっている。旧JB23型ジムニーがデフギア*37で大きく減速比を上げているのに対し、JB63型はトランスミッション*38のギア比自体の減速比が高い。

エンジンからの出力はトランスミッションから副変速機を経てデフギアと3段階で変速比が調整され、タイヤ*39へと動力が伝わる。タイヤへと伝わる時点での総減速比を悪路走破時に最も使用頻度の高いLo 1速、Lo 2速で計算してみた。なお、小数点第2位以下は四捨五入とした。

ギア 旧JB23型ジムニー 新JB63型ジムニー
Lo 1速 58.03 58.62
Lo 2速 34.29 34.64

歴代ジムニーの中で最優秀モデル*40と誉れの高いJA11型ジムニーの場合はLo 1速が52・29、Lo 2速が30・38である。これと比べても新型JB63型ジムニーは減速比が最高であり、悪路走破性を十分に意識した設定であることが読み取れる。

旧型JB23型ジムニーでは2004年5月登場の5型以降、副変速機切替操作がレバー*41式からプッシュボタン*42式となっていた。これを新型JB63型ジムニーでは信頼性の高いレバー式に「旧態化」させたのも美点の一つといえる。

まとめ

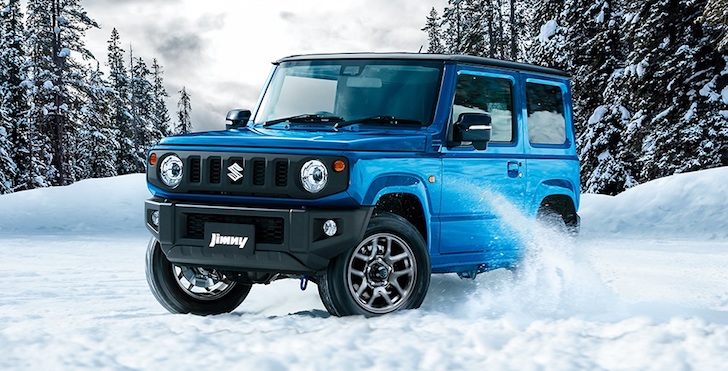

斜め前方から見た雪道を走る青色の新型スズキ・ジムニーJB63型

新型JB63型ジムニー発表と同時に、たくさんの純正アクセサリー*43部品も発売となった。この中でスペアタイヤ*44カバーに昔の「ジムニー」片仮名ロゴやSJ30型にあった「四駆」漢字ロゴなどが復活していて、懐かしさとともに遊び心がうかがえる。

たくさんの純正アクセサリーであるが、ジムニーはやはり潔く質素を貫いて乗られるのを一推しする。唯一食指が動くのは「リミテッドスリップデフキット(LSD)」であろう。これは左右後輪のデフ機能を制限するもので、先述の「ブレーキLSDトラクションコントロール」よりも効果的である。悪路走破性が高まるのはもちろんだが、舗装路での楽しさも高まるのが最大の利点だ。

あまり大きな声ではいえないが、ジムニーの場合は2WD+LSDに加え、3速ギアあたりではFR駆動だ。すなわち、砂利道や雨の舗装路では日常域の速さの中でスポーツカー*45的な走りを楽しめるのである。

その他に悪路走行を堪能するのであれば、後付けでタイヤをよりオフロード*46向きに交換すべきだ。それだけで十分楽しい車に変化を遂げてくれる。

車は何より「基本性能の良さ」が十中八九を占めている。新型JB63型ジムニーも先代と同様においそれとフルモデルチェンジ*47を行なえる車種ではない。自動車自体が大転換期を迎えている現在、内燃機関で走る最後のジムニーになることも予想できる。設計者もそんな不退転の決意で今回のジムニーを開発したに違いない。

いまだ目になじむデザイン*48とはお世辞にもいえない新型JB63型ジムニーだ。しかし、決して期待を裏切らない1台である。そして、内側からにじみ出る良性に、外観すら端正な顔立ちに見えてきた今日この頃なのだ。
